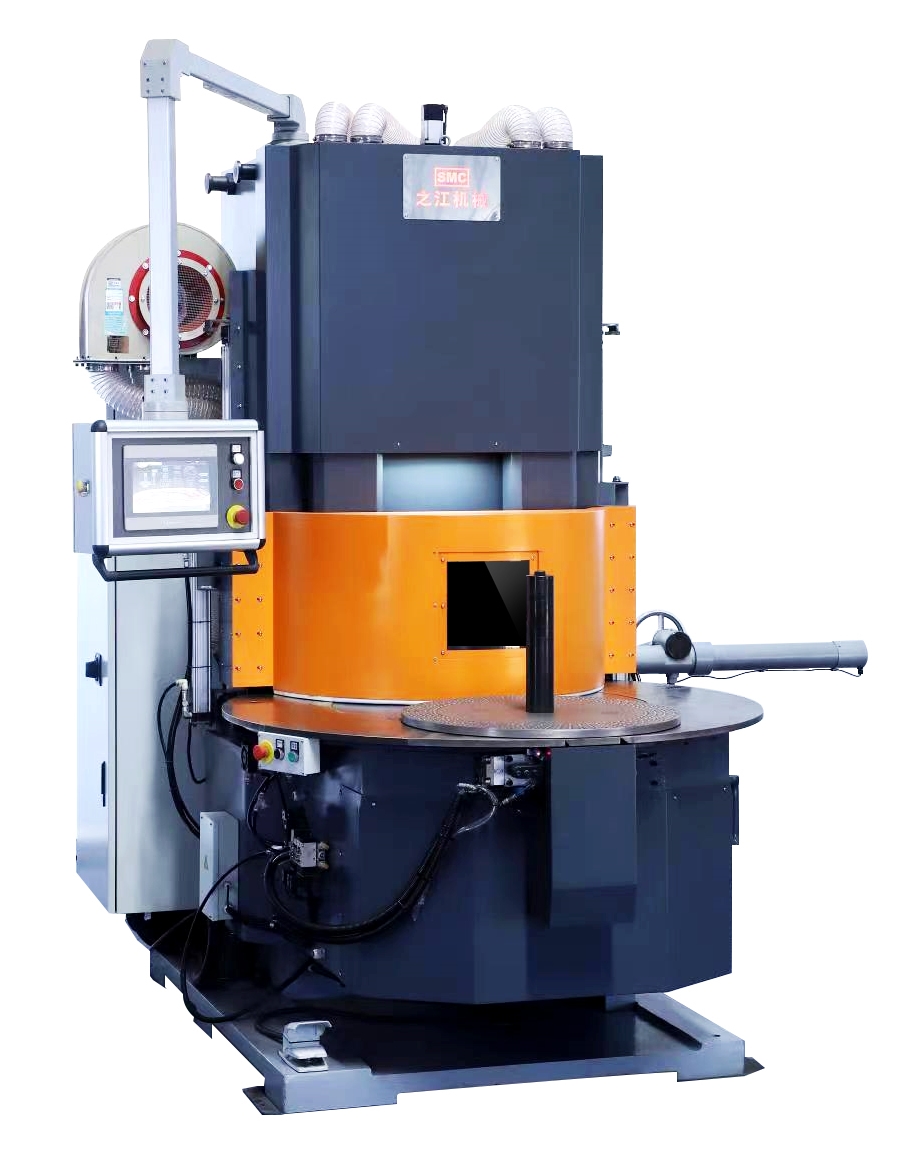

| GA12-2E(D) | |
| Basic information / 基本信息 | |
| Grinding Wheels / 砂輪 | 660mm X 170mm X 100mm |
| Loading Plate / 料盤 | 740 X 2 |
| Wire Diameter / 可磨線徑 | 2.0-12.0 |
| Max OD / 可磨外徑 | 10.0-120 |
| Spring Height / 可磨高度 | 10.0-400 |
| downfeed Mode / 進給式磨削 | Yes |
| Single Pass Mode / 通過式磨削 | Yes |
| Adjustable Upper/Lower Stone Speeds / 砂輪變速 | NO |
| Change over time- Stones / 砂輪更換時間 | 60min |
| Change over time-Plates / 料盤更換時間 | 30 min |
| Table Speed / 料盤轉速 | 0-50 |
| Surface Wheel Speed (RPM's) / 砂輪轉速 | 960 |
| Power / 功率 | 37KW |
| Motors / 電機 | |
| Lead Screw (Feed) / 主進給電機 | 0.4KW(Servo 伺服) |
| Feed Plate Motor / 料盤電機 | 3.0KW(Servo 伺服)X2 |
| Upper Compensation Motor / 上補償電機 | 1.0KW(Servo 伺服) |
| Lower Compensation Motor / 下補償電機 | 0.75KW(Servo 伺服) |
| Upper/Lower Grinding Stone Motor / 砂輪電機 | 11KW X2（Inverter 變頻) |
| Change Plate Motor / 換盤電機 | 2KW(Servo 伺服) |

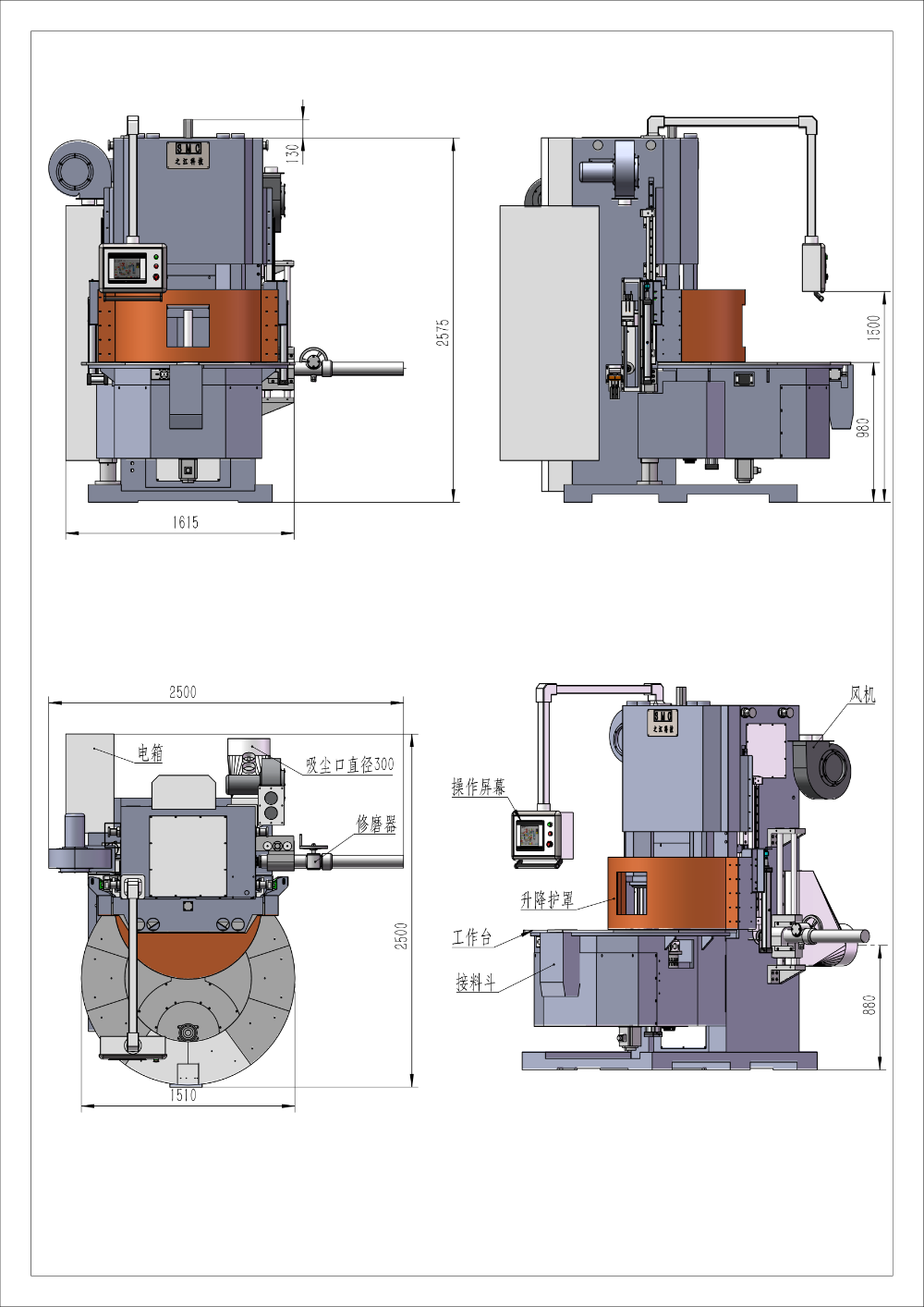

| Packing / 安裝尺寸 | |
| Length / 長 | 2500mm |
| Width / 寬 | 1600mm |
| Height / 高 | 2700mm |
| Net Weight / 重量 | 5500KG |
| Components / 主要部件 | |
| Bearings / 軸承 | NSK |
| Electrical Components / 低壓電器 | Schneider 施耐德 |
| Linear Slides / 導軌滑塊 | HiWin (Taiwan) 臺灣上銀 |
| NO.Slides / 導軌數量 | 6 |
| PLC / 可編程控制器 | Mitsubishi 三菱 |
| Inverter / 變頻器 | Mitsubishi 三菱 |
| HMI / 觸摸屏 | Weinview 威綸通 |
| Servo / 伺服電機 | Hcfa 禾川 |
| Blowers / 冷卻風機數量 | 2 |
| Cooling Motor (1) / 冷卻風機功率 | 2.2KW X2 |
| EL Cooling / 電柜冷卻 | A/C 空調 |
| Suggested Grease / 潤滑油 | OO Grease 00號鋰基酯 |
| Dust nozzle size / 除塵接口尺寸 | 300mm |
| Dust Extraction Requirements (CFM)/ 需要除塵風量 | 8000-9000 |
| Standard Equipment / 標準配置 | |
| User Manual / 說明書 | USB |
| Drawings / 料盤砂輪等圖紙 | USB |
| Schematics / 電路圖 | USB |
| Dresser / 修整器 | YES |
| TOOL BOX / 工具箱 | YES |
| Preventative Maintenance Schedule / 設備保養圖 | On Machine |
| Wheels / 砂輪 | 2 On Machine |
| Loading Plates / 料盤 | 2 |
| Options 選擇件（出口） | |
| Change Mitsubishi servo / 改三菱伺服 | 12000RMB |
| Speed Change Cost / 增加變頻調速(高配D） | NO |
| Auto Dresser / 全自動修整 | 40000RMB |
| Balancer / 平衡架 | 1600RMB |
| Loading Plates / 料盤 | 2000RMB |
| Wheel/砂輪 | 1050RMB |
| Transformer/ 變壓器 | 35KW 15500RMB |
| Dust Collector / 除塵器 | 38800RMB 11KW |
